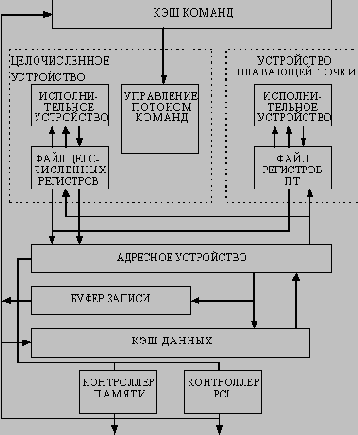

Кэш- память команд представляет собой кэш прямого отображения емкостью 8 Кбайт. Команды, выбираемые из этой кэш-памяти, могут выдаваться попарно для выполнения в одно из исполнительных устройств. Кэш-память данных емкостью 8 Кбайт также реализует кэш с прямым отображением. При выполнении операций записи в память данные одновременно записываются в этот кэш и в буфер записи. Контроллер памяти или контроллер ввода/вывода шины PCI обрабатывают все обращения, которые проходят через расположенные на кристалле кэш-памяти первого уровня.
Контроллер памяти прежде всего проверяет содержимое внешней кэш-памяти второго уровня, которая построена на принципе прямого отображения и реализует алгоритм отложенного обратного копирования при выполнении операций записи. При обнаружении промаха контроллер обращается к основной памяти для перезагрузки соответствующих строк кэш-памяти. Контроллер ввода/вывода шины PCI обрабатывает весь трафик, связанный с вводом/выводом. Под управлением центрального процессора он выполняет операции программируемого ввода/вывода. Трафик прямого доступа к памяти шины PCI обрабатывается контроллером PCI совместно с контроллером памяти. При выполнении операций прямого доступа к памяти в режиме чтения и записи данные не размещаются в кэш-памяти второго уровня. Интерфейсы памяти и PCI были разработаны специально в расчете на однопроцессорные конфигурации и не поддерживают реализацию мультипроцессорной архитектуры.
На рисунке 5.18 показан пример системы, построенной на базе микропроцессора 21066. В представленной конфигурации контроллер памяти выполняет обращения как к статической памяти, с помощью которой реализована кэш-память второго уровня, так и к динамической памяти, на которой построена основная память. Для хранения тегов и данных в кэш-памяти второго уровня используются кристаллы статическая памяти с одинаковым временем доступа по чтению и записи.
Конструкция поддерживает до четырех банков динамической памяти, каждый из которых может управляться независимо, что дает определенную гибкость при организации памяти и ее модернизации. Один из банков может заполняться микросхемами видеопамяти (VRAM) для реализации дешевой графики. Контроллер памяти прямо работает с видеопамятью и поддерживает несколько простых графических операций.
